Karbantartás. Az energiahordozók és folyadékok kockázatfelügyeleti folyamatai a karbantartási tevékenységek során. Útmutató.

A szabvány különösen érdekes azoknak a vállalatoknak, amelyek Lockout/Tagout, vagyis LOTO rendszert alkalmaznak a karbantartási munkák során.

Az MSZ EN 17975:2025 ugyanis kifejezetten a karbantartási tevékenységek során jelen lévő veszélyes energiák és folyadékok kockázatainak kezelésével foglalkozik, és a nemzetközi gyakorlatból ismert Lockout/Tagout, safe isolation és egyéb energia-kizárási megközelítéseket is figyelembe veszi.

Fontos azonban már az elején tisztázni:

az MSZ EN 17975:2025 nem egy új magyar LOTO-jogszabály, és nem jelenti azt, hogy minden vállalatnak automatikusan ugyanazt a LOTO rendszert kell bevezetnie.

A szabvány útmutatást ad ahhoz, hogyan lehet strukturáltan felmérni és kezelni a karbantartás során előforduló energia- és folyadékkockázatokat.

Mi az MSZ EN 17975:2025?

Az MSZ EN 17975:2025 az EN 17975:2025 európai szabvány magyar nemzeti szabványként bevezetett változata.

A szabvány a karbantartási munkák során előforduló veszélyes energiák és folyadékok kezelésére koncentrál.

Ilyen kockázat származhat például:

• villamos energiából,
• pneumatikus energiából,
• hidraulikus energiából,
• mechanikai energiából,
• gravitációs vagy más tárolt energiából,
• nyomás alatt álló gázokból,
• folyadékokból,
• porokból,
• technológiai közegekből,
• illetve ezek kombinációjából.

A lényeg tehát sokkal szélesebb annál, mint hogy egy gép főkapcsolójára egyszerűen felhelyezünk egy lakatot.

A karbantartási munkát megelőzően meg kell érteni, hogy milyen energia vagy közeg van jelen, honnan érkezhet, hol tárolódhat, hogyan választható le, és milyen kockázat maradhat fenn a leválasztás után is.

Hogyan kapcsolódik az MSZ EN 17975:2025 a LOTO rendszerhez?

A Lockout/Tagout rendszer alapvető célja, hogy karbantartás, tisztítás, javítás, beállítás vagy más beavatkozás során megakadályozza a veszélyes energia váratlan visszatérését vagy felszabadulását.

A fizikai kizárás általában olyan eszközök használatát jelenti, mint például:

• LOTO biztonsági lakatok,
• megszakító kizárók,
• szelep- és csapkizárók,

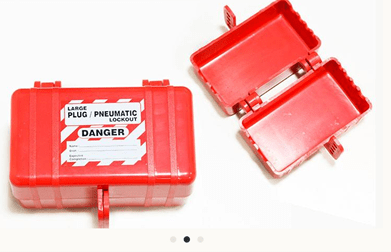

• pneumatikus kizárók,
• kábeles kizárók,
• lakattöbbszörözők,
• csoportos lockboxok,
• valamint Tagout figyelmeztető címkék.

Ezek azonban csak a rendszer fizikai elemei.

Egy megfelelően kialakított LOTO rendszerhez szükség van az energiaforrások azonosítására, a leválasztási pontok meghatározására, a maradó energiák kezelésére, az ellenőrzésre, a felelősségi körök meghatározására és megfelelő munkautasításokra is.

A teljes folyamatot részletesen bemutatjuk a LOTO rendszer – teljes Lockout/Tagout útmutatóban.

Nem csak villamos energiáról van szó

A LOTO-val kapcsolatban az egyik leggyakoribb tévedés, hogy az energia-kizárást kizárólag villamos leválasztásként kezelik.

Egy ipari gépnél azonban egyszerre több energiaforrás is jelen lehet.

Egy automata gyártóberendezés például rendelkezhet:

• villamos betáplálással,
• sűrített levegővel,
• hidraulikus rendszerrel,
• rugóerővel,
• gravitációs veszéllyel,
• mozgó vagy forgó tömegekkel,
• forró technológiai közeggel,
• nyomás alatt álló folyadékkal.

A főkapcsoló kikapcsolása ezért önmagában nem feltétlenül teszi biztonságossá a berendezést.

A karbantartási kockázatelemzésnek minden releváns energia- és folyadékforrást figyelembe kell vennie.

A tárolt energia különösen fontos

Az energiaforrás leválasztása és a veszélyes energia megszüntetése nem feltétlenül ugyanaz.

Például egy pneumatikus rendszer főelzáró szelepének lezárása után a csővezetékben továbbra is maradhat nyomás.

Egy hidraulikus rendszerben nyomás maradhat az akkumulátorban.

Egy felemelt gépelem gravitációs potenciális energiát tárolhat.

Egy rugó vagy feszített mechanikai alkatrész szintén képes veszélyes mozgást létrehozni.

Ezért egy megfelelő energia-kizárási folyamatnak nemcsak az energiaforrás leválasztásával kell foglalkoznia, hanem a tárolt és maradó energiák biztonságos kezelésével is.

Kockázatelemzés nélkül nincs jó LOTO

Az MSZ EN 17975:2025 egyik fontos üzenete, hogy a megfelelő energia-kockázatkezelési folyamat kiválasztását kockázatelemzésnek kell megelőznie.

Ez gyakorlatban azt jelenti, hogy nem célszerű minden gépre automatikusan ugyanazt az általános LOTO eljárást alkalmazni.

Vizsgálni kell többek között:

• milyen munkát végeznek,
• milyen energiaforrások vannak jelen,
• milyen folyadékok vagy más technológiai közegek vannak jelen,
• melyek a tényleges leválasztási pontok,
• maradhat-e veszélyes tárolt energia,
• milyen állapotba kell kerülnie a gépnek,
• milyen ellenőrzéssel igazolható a biztonságos állapot,
• kik vesznek részt a munkában.

Ez az egyik oka annak, hogy a jól működő LOTO rendszerben a vállalati általános szabályzat mellett gépspecifikus energia-kizárási eljárásokra is szükség lehet.

Mit jelent ez a gépspecifikus LOTO eljárásoknál?

Egy gépspecifikus LOTO eljárásnak a tényleges berendezést kell leképeznie.

Nem elegendő általánosan azt írni, hogy:

„Kapcsold le az energiát és helyezd fel a lakatot.”

Egy jó gépspecifikus eljárásnak egyértelművé kell tennie többek között:

• milyen energiaforrások tartoznak a géphez,
• hol vannak a leválasztási pontok,
• milyen sorrendben kell végrehajtani a leválasztást,
• mely pontokon szükséges fizikai kizárás,
• milyen LOTO eszköz használható,
• hogyan kell kezelni a tárolt energiát,
• hogyan történik a biztonságos állapot ellenőrzése,
• hogyan történhet a visszaállítás.

Komplexebb berendezésnél ezek az információk fényképekkel, azonosítókkal és konkrét leválasztási pontokkal is kiegészíthetők.

A Try-Out jelentősége

A Lockout/Tagout gyakorlatban egyre gyakrabban találkozhatunk a LOTOTO – Lock Out, Tag Out, Try Out kifejezéssel.

A Try-Out lényege, hogy a fizikai leválasztás és kizárás után ellenőrzés következik.

Nem elég feltételezni, hogy a berendezés biztonságos állapotban van.

A vállalati eljárásnak meg kell határoznia, hogyan igazolható, hogy a veszélyes energia ténylegesen megszűnt vagy megfelelően kontrollált állapotba került.

Az ellenőrzési módszer az energia típusától függ.

Villamos energia esetén más ellenőrzési eljárás szükséges, mint pneumatikus, hidraulikus vagy mechanikai energia esetén.

Mit változtat az MSZ EN 17975:2025 a már működő LOTO rendszeren?

Nem feltétlenül kell mindent újrakezdeni.

Egy már működő LOTO rendszer esetén az MSZ EN 17975:2025 inkább egy jó felülvizsgálati keretet adhat.

Érdemes megvizsgálni például:

1. Minden veszélyes energiaforrást azonosítottunk?

Ne csak a villamos energiát.

Vizsgáljuk meg a pneumatikus, hidraulikus, mechanikai, gravitációs, termikus és egyéb tárolt energiákat is.

2. A folyadékokkal kapcsolatos kockázatok megfelelően szerepelnek?

Nyomás alatt álló, forró, veszélyes vagy reakcióképes közeg esetén különösen fontos a megfelelő leválasztási és ürítési folyamat.

3. Egyértelműek a leválasztási pontok?

A munkavállalónak pontosan tudnia kell, mely kapcsolót, szelepet vagy más eszközt kell működtetnie és kizárnia.

4. Kezeljük a maradó energiát?

A leválasztás után fennmaradó nyomás, gravitációs energia, rugóerő vagy más tárolt energia kezelésének is szerepelnie kell az eljárásban.

5. Meghatároztuk az ellenőrzési lépést?

Az eljárásnak nemcsak a leválasztást, hanem a biztonságos állapot igazolását is kezelnie kell.

6. Egyértelműek a szerepek és felelősségek?

Meg kell határozni, ki hajthatja végre a kizárást, ki ellenőrzi, ki koordinálja a csoportos munkát, és hogyan történik a visszaállítás.

7. A dokumentáció megfelel a tényleges gépnek?

Egy több éve elkészített LOTO utasítás könnyen elavulhat, ha közben módosították a berendezést, a technológiát vagy az energiaellátást.

MSZ EN 17975:2025 és ISO 14118 – ugyanaz a két szabvány?

Nem.

A két szabvány témája kapcsolódik egymáshoz, de nem ugyanazt a területet kezeli.

Az MSZ EN ISO 14118:2018, amely az ISO 14118:2017 magyar bevezetése, a gépek váratlan indításának megelőzésére koncentrál.

Az MSZ EN 17975:2025 ezzel szemben tágabb karbantartási megközelítésből vizsgálja az energia- és folyadékkockázatok kezelését.

Ezért az EN 17975 nem egyszerűen leváltja az ISO 14118-at.

A gyakorlatban inkább egymást kiegészítő szakmai referenciákként érdemes kezelni őket, az adott gépre, tevékenységre és kockázatra vonatkozó további előírások mellett.

Kötelező az MSZ EN 17975:2025 alkalmazása?

A magyar nemzeti szabványok alkalmazása főszabály szerint önkéntes.

Ezért nem helyes úgy fogalmazni, hogy:

„2025-től minden magyar vállalat számára kötelező az MSZ EN 17975 szerinti LOTO rendszer.”

A szabvány ugyanakkor korszerű szakmai útmutatást nyújthat a karbantartási energia- és folyadékkockázatok kezeléséhez.

A konkrét munkavédelmi kötelezettségeket mindig a hatályos jogszabályok, az adott gépre és tevékenységre vonatkozó követelmények, a kockázatértékelés és a vállalat saját körülményei alapján kell meghatározni.

Mit érdemes most megtenni egy gyártóvállalatnak?

Ha már működik LOTO rendszered, nem az első lépés a teljes dokumentáció kidobása.

Érdemes inkább strukturált felülvizsgálatot végezni.

Vizsgáld meg:

1. milyen veszélyes energiák és folyadékok vannak jelen,
2. minden energiaforráshoz azonosítottatok-e megfelelő leválasztási pontot,
3. szerepel-e a maradó energia kezelése,
4. egyértelmű-e a biztonságos állapot ellenőrzése,
5. megfelelőek-e a gépspecifikus eljárások,
6. egyértelműek-e a felelősségi körök,
7. megfelelő fizikai LOTO eszközök állnak-e rendelkezésre,
8. a dolgozók ténylegesen ismerik-e és alkalmazzák-e a folyamatot,
9. a dokumentáció követi-e a gépek és technológiák változásait.

A megfelelő LOTO eszköz csak a rendszer egyik része

Egy jól megtervezett eljárás sem működik, ha a fizikai leválasztási pont nem zárható biztonságosan.

A konkrét berendezéstől függően szükség lehet például:

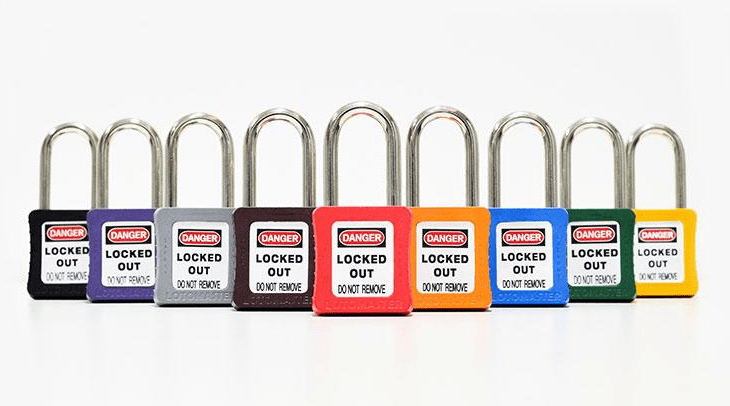

• LOTO lakatra,

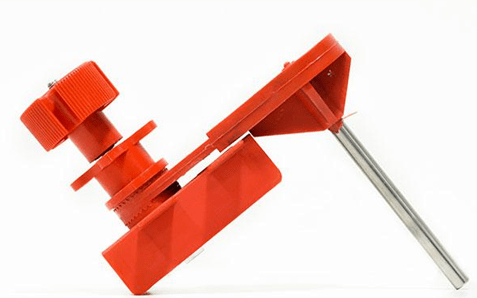

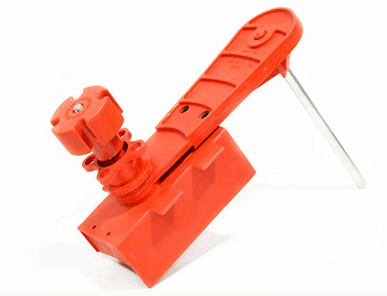

• kismegszakító vagy nagy megszakító kizáróra,

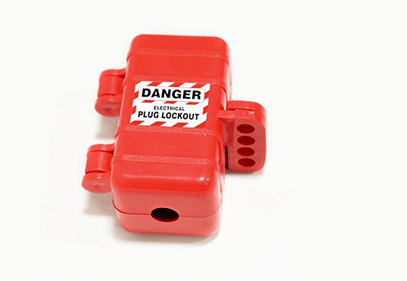

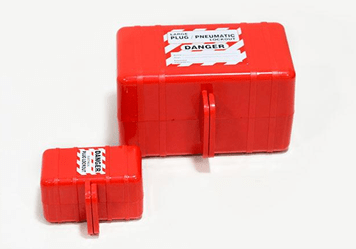

• dugvilla kizáróra,

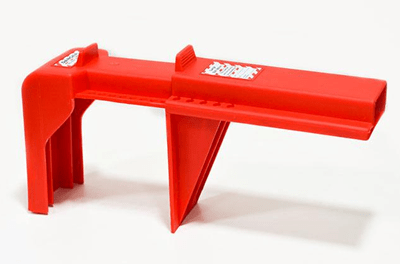

• szelep- és csapkizáróra,
• pneumatikus kizáróra,

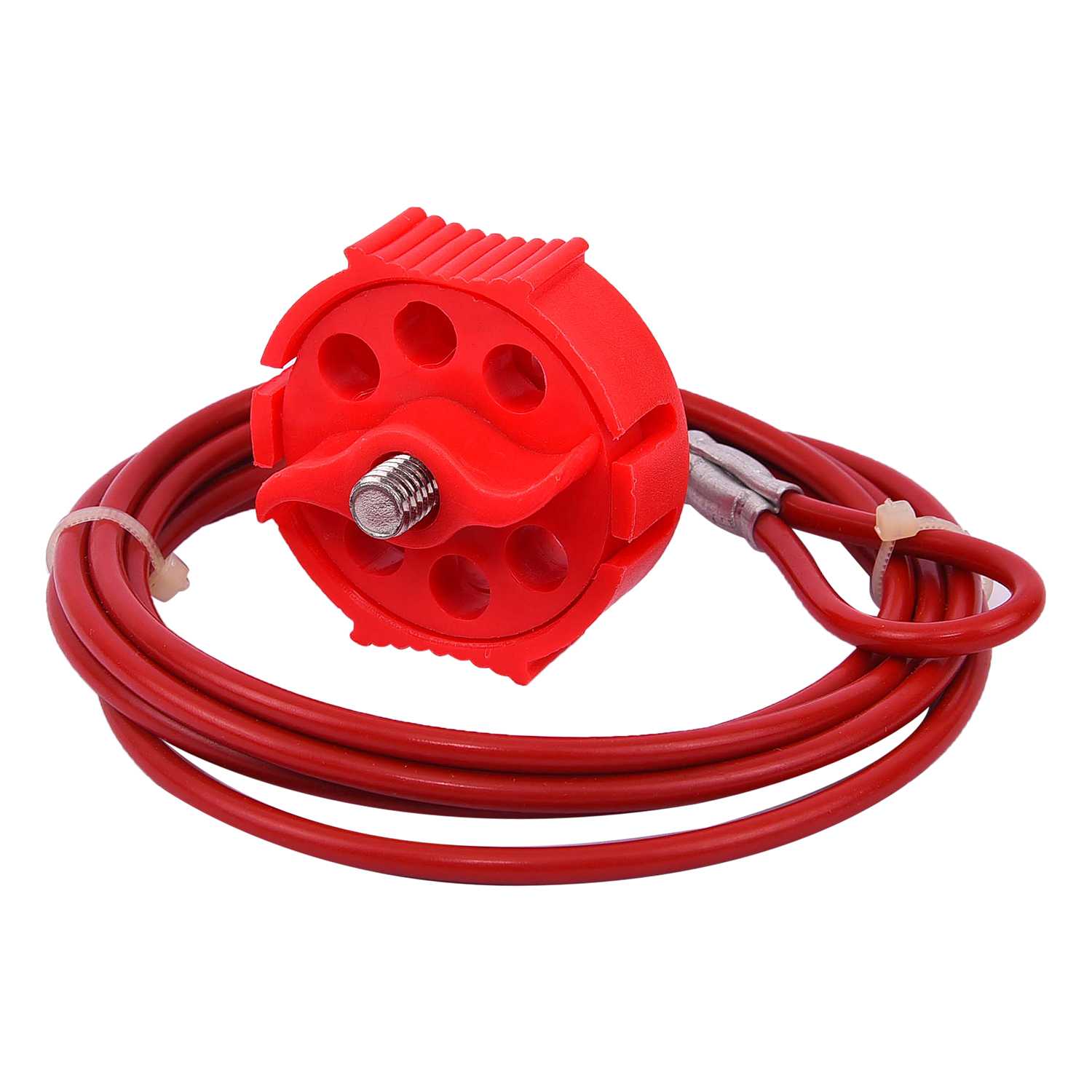

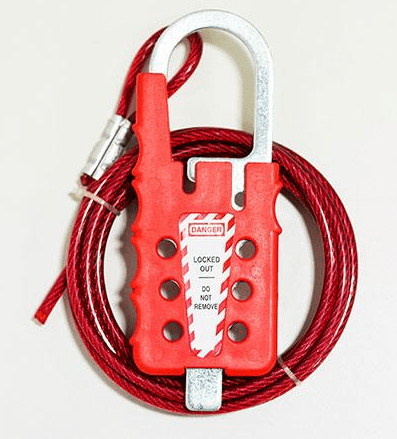

• kábeles kizáró eszközre,
• lakattöbbszörözőre,
• csoportos kizáró ládára,
• biztonsági címkére,
• vagy több eszközt tartalmazó LOTO készletre.

A különböző energiaforrásokhoz és leválasztási pontokhoz használható megoldásokat a LOTO eszközök – Lockout/Tagout kategóriában találod.

A fizikai eszköz kiválasztását mindig a konkrét leválasztási pont mérete, kialakítása és a vállalati LOTO eljárás alapján kell elvégezni.

Összefoglalás

Az MSZ EN 17975:2025 fontos új szakmai referencia a karbantartási energia- és folyadékkockázatok kezelésében.

A szabvány jelentősége nem abban áll, hogy egyszerűen előír egy újabb lakatot vagy új LOTO eszközt.

A lényeg inkább a rendszerben való gondolkodás:

energiaforrás azonosítása -> kockázatelemzés -> megfelelő leválasztási folyamat -> fizikai kizárás -> tárolt energia kezelése -> ellenőrzés -> szabályozott munkavégzés -> biztonságos visszaállítás.

Egy már működő LOTO rendszer számára ezért az MSZ EN 17975:2025 elsősorban lehetőséget jelent arra, hogy a vállalat felülvizsgálja, mennyire teljes körűen kezeli a karbantartás során jelen lévő energia- és folyadékkockázatokat.

Ha most alakítasz ki vállalati energia-kizárási rendszert, elsőként érdemes áttekinteni a LOTO rendszer – teljes Lockout/Tagout útmutatót, majd a konkrét gépek leválasztási pontjaihoz kiválasztani a megfelelő LOTO eszközöket.

Források és kapcsolódó szakmai dokumentumok

A cikk összeállításakor az alábbi szabványügyi és szakmai forrásokat vettük figyelembe:

• Magyar Szabványügyi Testület – MSZ EN 17975:2025: Karbantartás. Az energiahordozók és folyadékok kockázatfelügyeleti folyamatai a karbantartási tevékenységek során. Útmutató.
• EN 17975:2025: Maintenance – Risk control processes of energies and fluids risks in maintenance activities – Guidance. A szabvány a karbantartás során jelen lévő energiák és folyadékok kockázatainak kezeléséhez ad módszertani útmutatást, és a LOTO, valamint a safe isolation megközelítéseket is tárgyalja.
• ISO 14118:2017: Safety of machinery – Prevention of unexpected start-up. A szabvány a gépek váratlan indításának megelőzésével és többek között a villamos, hidraulikus, pneumatikus és tárolt energiákból eredő veszélyekkel foglalkozik.
• Magyar Szabványügyi Testület – A szabványok alkalmazása: az MSZT tájékoztatása szerint a magyar nemzeti szabványok alkalmazása főszabály szerint önkéntes. A konkrét jogi és munkavédelmi kötelezettségeket mindig a hatályos jogszabályokkal és az adott tevékenység körülményeivel együtt kell vizsgálni.

Fontos: Ez a cikk szakmai tájékoztató, nem helyettesíti az MSZ EN 17975:2025 vagy más hivatkozott szabvány hivatalos szövegét, a munkáltatói kockázatértékelést, illetve az adott berendezésre és tevékenységre vonatkozó szakmai és jogi követelmények vizsgálatát.
