Padlójelölés gyártóüzemben – padlójelölő szalagok, 5S és biztonságos közlekedési útvonalak

Egy jól kialakított gyártóüzemben vagy raktárban már néhány másodperc alatt láthatónak kell lennie, hol közlekedhetnek a gyalogosok, merre haladhatnak a targoncák, hol vannak a munkaállomások, a raklaphelyek, az alapanyagok vagy éppen a veszélyes területek. A padlójelölés ezért nem pusztán esztétikai elem: a visual management és az 5S rendszer egyik legegyszerűbb, mégis rendkívül hatékony eszköze.

A megfelelően kialakított jelölési rendszer segítségével egyértelműbbé válhatnak a közlekedési útvonalak, tárolóhelyek és munkaterületek, miközben a dolgozók és a látogatók számára is könnyebben értelmezhetővé válik a munkakörnyezet.

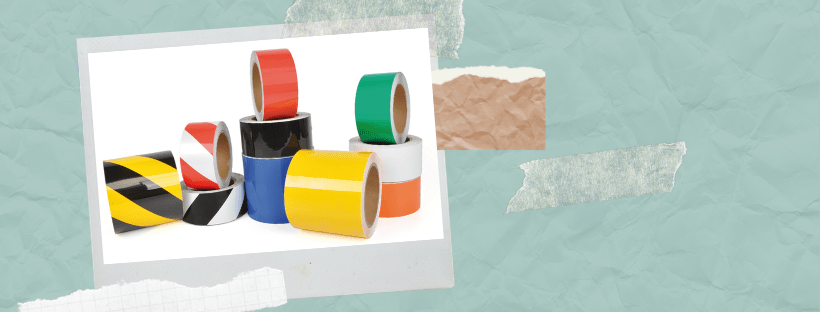

A padlójelölés kialakításának egyik leggyorsabb módja az ipari padlójelölő szalag használata. A festéssel szemben sok esetben gyorsan telepíthető, szükség esetén módosítható, többféle színben és kivitelben érhető el, ezért különösen alkalmas változó gyártási és logisztikai környezetben.

→ Tekintsd meg padlójelölő szalag kínálatunkat.

Mire használható a padlójelölés?

A gyártócsarnokok és raktárak padlófelülete nagy mennyiségű vizuális információ közvetítésére használható. Egy következetesen kialakított rendszerben a dolgozóknak nem szükséges minden egyes terület funkcióját külön felirat alapján értelmezniük: a jelölés színe, formája és elhelyezkedése már önmagában információt adhat.

Padlójelöléssel többek között kijelölhetők:

• gyalogos közlekedési útvonalak,
• targonca- és anyagmozgatási útvonalak,
• raklaphelyek,
• alapanyag- és készterméktároló területek,
• munkaállomások,
• gépek és berendezések helyei,
• karantén- és selejtterületek,
• veszélyes vagy korlátozott területek,
• ajtók nyitási tartományai,
• tűzvédelmi és biztonsági eszközök környezete.

A padlójelölés akkor működik igazán jól, ha nem elszigetelt csíkokból és jelekből áll, hanem egy előre meghatározott vizuális rendszer része.

Miért előnyös a padlójelölő szalag?

A gyártóüzemekben hagyományosan festést is alkalmaznak közlekedési útvonalak és munkaterületek kijelölésére. Sok esetben azonban egy megfelelően kiválasztott padlójelölő szalag egyszerűbb megoldást jelenthet.

A legfontosabb előnye a gyors telepíthetőség. A felület megfelelő előkészítése után a jelölés rövid idő alatt kialakítható, így általában nincs szükség hosszú festési és száradási folyamatra.

Ez különösen fontos lehet működő gyártóüzemben, ahol minden hosszabb területlezárás vagy termeléskiesés költséget jelent.

A szalag másik előnye a rugalmasság. Ha megváltozik egy gyártási folyamat, áthelyeznek egy munkaállomást vagy átszervezik a raktári területet, a jelölési rendszer is könnyebben átalakítható.

A különböző padlójelölő szalagok ugyanakkor jelentősen eltérhetnek egymástól. Más termékre lehet szükség egy alacsony forgalmú területen, és másra olyan útvonalon, ahol rendszeresen targoncák vagy egyéb anyagmozgató eszközök közlekednek.

Milyen padlójelölő szalagot válasszunk?

Az egyik leggyakoribb hiba, hogy kizárólag a szalag színe vagy ára alapján történik a választás.

Ipari környezetben ennél jóval több szempontot érdemes figyelembe venni.

1. Forgalom intenzitása

Először azt kell meghatározni, milyen terhelésnek lesz kitéve a jelölés.

Más igénybevételt jelent:

• a kizárólag gyalogos közlekedés,
• a kézi raklapemelők használata,
• a rendszeres targoncaforgalom,
• a szalagot keresztező nehéz ipari kerekek,
• vagy a folyamatos, több műszakos üzem.

Nagyobb mechanikai igénybevételnél érdemes kifejezetten tartós ipari padlójelölő szalagot választani.

A nagyobb igénybevételre készült termékeket itt találod:

→ Padlójelölő szalagok

2. A padló felülete

A tapadás szempontjából meghatározó a fogadófelület állapota.

A padlónak lehetőleg tisztának, száraznak, por- és zsírmentesnek kell lennie. Erősen porózus, sérült vagy egyenetlen felület esetén a szalag tapadása rosszabb lehet, ezért a telepítés előtt mindig érdemes megvizsgálni a padló állapotát.

3. Beltéri vagy kültéri használat

A hagyományos beltéri padlójelölő szalag nem feltétlenül alkalmas kültéri környezetre.

Kültéren számolni kell többek között:

• csapadékkal,
• hőmérséklet-változással,
• UV-terheléssel,
• nedvességgel,
• fokozott szennyeződéssel.

Ilyen környezetben kifejezetten kültéri padlójelölő szalag használata lehet indokolt

4. A jelölés funkciója

Nem minden padlójelölés egyszerű vonal.

A rendszer kiegészíthető:

• sarok- és T-elemekkel,
• raklaphely-jelölésekkel,
• nyilakkal,
• betűkkel és számokkal,
• figyelmeztető jelzésekkel,
• munkavédelmi piktogramokkal,
• gyalogos- és targoncajelölésekkel.

Ezek segítségével sokkal több információ közvetíthető, mint pusztán különböző színű vonalakkal.

Padlójelölő szalag az 5S rendszerben

Az 5S egyik alapvető célja egy olyan rendezett és átlátható munkakörnyezet kialakítása, amelyben az eltérések gyorsan felismerhetők.

Ebben rendkívül fontos szerepet kap a vizuális szabványosítás.

Ha például egy raklapnak meghatározott helye van, annak a padlón is egyértelműen láthatónak kell lennie. Így már messziről észrevehető, ha:

• hiányzik a raklap,
• nem megfelelő helyre került,
• túlnyúlik a kijelölt területen,
• vagy valamilyen idegen tárgy került a helyére.

Ugyanez igaz a munkaállomásokra, eszközökre, hulladékgyűjtőkre, anyagtárolókra és közlekedési útvonalakra.

A padlójelölő szalag tehát nem önmagában tesz rendet egy üzemben. Egy jól felépített 5S és visual management rendszer részeként azonban azonnal láthatóvá teheti a normál állapotot és az attól való eltérést.

Padlójelölés és visual management

A visual management egyik legfontosabb alapelve, hogy az információt lehetőség szerint ott és olyan formában jelenítsük meg, ahol arra szükség van.

Egy jól kialakított gyártóterületen ezért nem kell folyamatosan utasításokat keresni vagy hosszú leírásokat értelmezni.

A munkakörnyezet maga kommunikál.

A padlón kialakított vizuális rendszer például azonnal megmutathatja:

Merre haladhatok?

Hol kell megállnom?

Hová kell letennem az anyagot?

Hol nem tárolható semmi?

Melyik terület tartozik az adott munkaállomáshoz?

Hol számíthatok targoncaforgalomra?

Ez a visual management egyik legegyszerűbb, mégis nagyon jól érzékelhető formája.

Padlójelölés színei – legyen egységes rendszer

Az egyik legfontosabb szempont nem feltétlenül az, hogy egy adott szín önmagában mit jelent, hanem az, hogy a vállalaton belül következetesen ugyanazt jelentse.

Nem szerencsés például, ha az egyik csarnokban egy adott szín készterméket, egy másik területen pedig selejtet vagy karanténterületet jelöl.

Érdemes ezért a padlójelölés kialakítása előtt vállalati színkódot meghatározni.

A rendszer tartalmazhatja például:

• közlekedési útvonalak színeit,
• tárolóhelyek jelölését,
• alapanyagok helyét,
• késztermékek helyét,
• selejt- vagy karanténterületeket,
• veszélyes területeket,
• speciális munkaterületeket.

A kialakított színrendszert dokumentálni is célszerű. Készíthető például egy jól látható padlójelölési színkód-tábla, amelyet a dolgozók oktatásánál is fel lehet használni.

Fontos, hogy a belső vizuális rendszer kialakítása nem írhatja felül a jogszabályokban vagy kötelező biztonsági jelzésekben meghatározott követelményeket.

Gyalogos- és targoncaút jelölése

A gyártóüzemek és raktárak egyik legkritikusabb területe a gyalogosok és az anyagmozgató gépek közlekedésének elválasztása.

A padlójelölések segítségével vizuálisan elkülöníthetők:

• gyalogos közlekedési útvonalak,
• targoncaútvonalak,
• kereszteződések,
• átkelőhelyek,
• várakozóhelyek,
• fokozott figyelmet igénylő pontok.

Ahol gyalogos és targoncaforgalom találkozik, a vonaljelölést érdemes további vizuális elemekkel is kiegészíteni.

Ilyenek lehetnek például:

TARGONCA padlójelek,

gyalogos piktogramok,

irányjelző nyilak,

figyelmeztető szimbólumok,

gyalogátkelőhelyek.

A cél az, hogy a közlekedési rendszer már távolról is egyértelműen értelmezhető legyen.

Raklaphelyek és tárolóhelyek jelölése

Lean és 5S környezetben a tárolóhelyek vizuális kijelölése különösen fontos.

A raklaphelyek teljes keretének körberagasztása helyett bizonyos esetekben elegendő lehet sarok-, T- vagy L-alakú jelölőelemek használata.

Ezzel gyorsan kialakíthatók:

• raklaphelyek,
• alapanyag-tárolók,
• késztermékterületek,
• WIP területek,
• hulladékgyűjtő helyek,
• eszköztároló területek.

Az egyik legnagyobb előny, hogy az eltérés azonnal láthatóvá válik. Ha egy raklap nincs a kijelölt pozícióban, azt nem kell külön ellenőrzőlista alapján felismerni.

Ez a visual management lényege: a normál állapot legyen vizuálisan egyértelmű.

Veszélyes területek vizuális jelölése

A vonaljelöléseken kívül padlójelek és piktogramok is használhatók a dolgozók figyelmének felhívására.

Kiemelhetők például:

• targoncaforgalommal érintett területek,
• elektromos veszélyek,
• ajtók nyitási tartományai,
• egyéni védőeszköz használatát igénylő területek,
• olyan zónák, ahol különös körültekintés szükséges.

A biztonsági jelölés akkor működik jól, ha egyértelmű, jól látható és következetes.

Túl sok különböző jelzés ugyanakkor éppen az ellenkező hatást válthatja ki. Ha minden felület figyelmeztető jelzésekkel van tele, a valóban fontos információ könnyebben elveszik.

Utánvilágító és csúszásgátló padlójelölések

Bizonyos környezetekben speciális jelölésekre is szükség lehet.

Sötétebb területeken vagy olyan helyeken, ahol a jelölésnek csökkent megvilágítás mellett is láthatónak kell maradnia, alkalmazhatók utánvilágító vagy fényvisszaverő jelölések.

Csúszásveszélyes területeken pedig nem hagyományos padlójelölő szalag, hanem kifejezetten csúszásgátló szalag vagy csúszásgátló elem lehet a megfelelő megoldás.

Ezek különösen gyakoriak:

• lépcsőkön,
• rámpákon,
• bejáratoknál,
• nedvesedésnek kitett helyeken,
• szintkülönbségeknél.

Hogyan ragasszuk fel a padlójelölő szalagot?

Még a jó minőségű padlójelölő szalag élettartama is jelentősen csökkenhet, ha nem megfelelően előkészített felületre kerül.

A telepítés előtt ezért érdemes néhány alapvető lépést betartani.

1. Tisztítsd meg a felületet

Távolítsd el a port, olajat, zsírt és egyéb szennyeződéseket.

2. Várd meg, amíg a padló teljesen megszárad

Nedves felületre ne kerüljön öntapadó szalag.

3. Tervezd meg előre a vonalvezetést

A ragasztás megkezdése előtt jelöld ki az útvonalakat és ellenőrizd a méreteket.

4. Egyenletesen helyezd fel a szalagot

Lehetőleg folyamatosan dolgozz, és kerüld a felesleges toldásokat.

5. Nyomd rá megfelelően a felületre

A ragasztóréteg megfelelő tapadásához fontos az egyenletes nyomás. Nagyobb projektnél padlójelölő szalag felhelyező eszköz is jelentősen gyorsíthatja a munkát.

Padlójelölő szalag vagy festés?

Mindkét megoldásnak megvan a maga helye.

Padlójelölő szalag lehet előnyös, ha:

• gyorsan kell kialakítani a jelölést,
• gyakran változik a layout,
• minimális kieséssel szeretnél dolgozni,
• többféle színt vagy speciális jelölést szeretnél,
• fontos a későbbi módosíthatóság.

Festett jelölés lehet megfelelőbb, ha:

• nagyon hosszú távú, fix kialakítás készül,
• extrém igénybevétel jelentkezik,
• a fogadófelület nem alkalmas öntapadó jelölésre,
• vagy a helyi körülmények ezt indokolják.

Nem érdemes tehát általánosságban kijelenteni, hogy az egyik megoldás minden esetben jobb. A megfelelő technológiát mindig az adott terület és terhelés alapján kell kiválasztani.

Gyakori hibák padlójelölés kialakításakor

A jó padlójelölési rendszer egyszerű. A rossz rendszer viszont könnyen kaotikussá válhat.

Gyakori hiba például:

• túl sok különböző szín használata,
• következetlen színkód,
• szükségtelenül sok jelölés,
• rosszul előkészített padló,
• nem megfelelő szalagtípus kiválasztása,
• túl vékony vagy nehezen észrevehető jelölés,
• a targoncaforgalom figyelmen kívül hagyása,
• a rendszer dokumentálásának és oktatásának elmaradása.

A cél nem az, hogy minél több szalag kerüljön a padlóra.

A cél egy olyan egyszerű, következetes és gyorsan értelmezhető vizuális rendszer, amely támogatja a napi munkát.

Padlójelölés mint a Lean rendszer része

A padlójelölés önmagában nem Lean.

Egy csarnok attól még nem válik 5S mintaterületté, hogy minden padlóra színes vonalakat ragasztunk.

A padlójelölés akkor teremt valódi értéket, ha kapcsolódik a folyamatokhoz.

A kijelölt helyeknek funkciójuk van.

A színeknek jelentésük van.

A dolgozók ismerik a rendszert.

Az eltérések láthatók.

A szabványt pedig következetesen fenntartják.

Ebben az esetben a padlójelölő szalag nem egyszerű ragasztószalag, hanem a visual management egyik gyakorlati eszköze.

Padlójelölési rendszer kialakításán gondolkodsz?

Egy jól megtervezett padlójelölési rendszer egyszerre segítheti az átláthatóbb anyagáramlást, a munkaterületek rendszerezését, az 5S fenntartását és a vizuális kommunikációt.

A megfelelő megoldás kiválasztásakor mindig érdemes figyelembe venni a padló állapotát, a forgalom intenzitását, a környezeti körülményeket és azt, hogy milyen információt szeretnénk a jelöléssel közvetíteni.
